[1회]
1. 접지저항의 결정요인인 접지저항 요소 3가지를 쓰시오.
[답]
① 접지전극 주위의 토양이 가지는 전기저항. 즉, 대지저항률에 의해 정해지는 전기저항
② 접지전극의 표면과 대지 사이의 접촉저항
③ 접지도체와 접지전극이 가지는 자체의 전기저항
2. 변압기 용량을 구하는 공식을 쓰시오. (단, 변압기 용량은 피상전력으로 나타내며, 수용률/부등률/설비용량/효율/역률이 주어졌을 경우이다.)
3. 왜형률의 정의와 계산식을 적으시오.
- 정의: 기본파의 실효값에 대한 전고조파의 실효값으로 나타낸다.
[cf]
- 암기할 때 '왜전기'로 암기할 것.
4. 3상 3선식 전압강하 공식을 적으시오.
[cf]
- 여기서 Vs는 송전단 전압, Vr은 수전단 전압
- 여기서 단위는 전압강하 e는 대부분 [V]로 나타내므로 가급적 [kV]와 [kW]는 10의 3승을 해주면서 계산할 것.
5. 다음 조명에 대한 각 물음에 답하시오.
(1) 어느 광원의 광색이 어느 온도의 흑체의 광색과 같을 때 그 흑체의 온도를 이 광원의 무엇이라 하는지 쓰시오.
(2) 빛의 분광 특성이 색의 보임에 미치는 효과를 말하며, 동일한 색을 가진 것이라도 조명하는 빛에 따라 다르게 보이는 특성을 무엇이라 하는지 쓰시오.
[답]
(1) 색온도 (color temperature)
(2) 연색성 (color rendition)
6. 오차 / 오차율 / 보정 / 보정률 구하는 공식을 적으시오.
[cf]
1. 오차 외울때 'MT오'실분? 으로 외울것
7. 전열기 효율을 구하는 공식을 적으시오.
- m: 물의 양(L)
- c: 물의 비열, 물의 비열은 '1'로 계산
- P [kW], t [h]
- 세타2는 가열 후의 물의 온도, 세타1은 처음 물의 온도
8. 다음은 한국전기설비규정에서 정하는 수용가 설비에서의 전압강하에 관한 내용이다. 다른 조건을 고려하지 않는다면 수용가 설비의 인입구로부터 기기까지의 전압강하는 다음 표의 값 이하이어야 한다. 아래의 표를 채우시오.
(1) 전압강하 표를 완성하시오.
(2) 표보다 더 큰 전압강하를 허용할 수 있는 경우 2가지를 쓰시오.
[답]

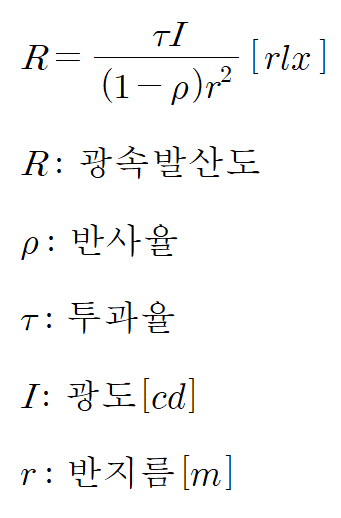

9. 구형 외구의 광속 발산도를 구하는 공식을 적으시오.

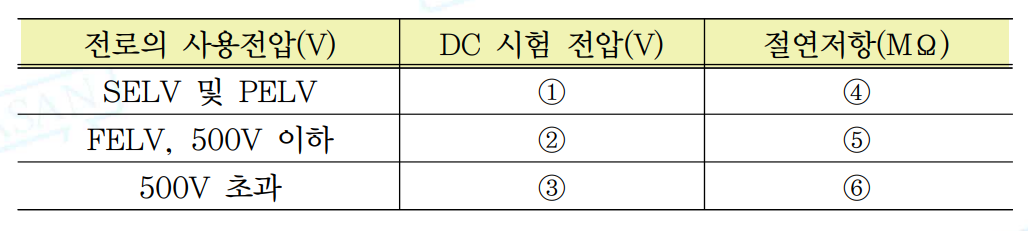

10. 전기사용 장소의 사용전압이 저압인 전로의 전선 상호간 및 전로와 대지 사이의 절연저항은 개폐기 또는 과전류차단기로 구분할 수 있는 전로마다 다음 표에서 정한 값 이상이어야 한다. 다음 표의 빈칸에 절연저항 값을 써넣으시오.
[답]
① 250 ② 500 ③ 1000 ④ 0.5 ⑤ 1.0 ⑥ 1.0
11. 다음은 지중케이블의 사고점 측정법과 절연의 건전도를 측정하는 방법을 열거한 것이다. 다음 방법들을 구분하여 답하시오.
(1) 절연 열화 측정법
(2) 사고점 측정법
① Megger법 ② tanδ법 ③ 부분 방전 측정법 ④ Murray Loop법 ⑤ Capacity Bridge법 ⑥ Pulse radar법
[답]
(1) ①, ②, ③
(2) ④, ⑤, ⑥
12. 단선결선도의 LA에 대하여 다음 물음에 답하시오.
가. 우리말의 명칭을 쓰시오.
나. 기능과 역할에 대해 간단히 설명하시오.
다. 요구되는 성능조건 2가지를 쓰시오.
[답]
가. 피뢰기
나. 피뢰기 기능과 역할
이상전압(낙뢰, 개폐서지)으로부터 전력설비 기기를 보호하고, 이상전압 억제기능과 이상전압 방전 후 자동으로 회복(속류차단)하는 기능
다. 요구되는 성능조건
① 속류 차단 능력이 클 것
② 충격 방전 개시 전압이 낮을 것
③ 제한 전압이 낮을 것
④ 상용주파 방전 개시 전압이 높을 것
13. 여유율이 주어졌을 경우, 변압기 용량을 구하는 공식을 쓰시오.
- 여유율이 15%일 경우, (1+0.15)인 1.15를 곱해야 한다.
14. 접지도체의 규격을 계산하는 공식을 쓰시오. (차단시간이 5초 이하인 경우)
15. 적산전력계 측정값을 구하는 공식을 적으시오.
16. 오차 / 오차율 / 보정 / 보정률 구하는 공식을 적으시오.
